Beberapa model grade Gunpla sudah dirancang dengan ruang LED di dalamnya, seperti RG Unicorn, MG 00 Raiser, PG Unicorn, dll.
Model tersebut diantaranya masih menggunakan LED unit berbentuk case tabung dengan led 3mm, 2x baterai lr41 dan saklar.
Model terbaru punya desain LED unit tipe wired, dapat dikontrol dan hanya menggunakan daya dari satu sumber baterai.
Bagimana Gunpla yang tidak di desain untuk kedua jenis LED tersebut?
Jawabannya, modifikasi LED Gunpla.
Panduan Modifikasi LED di Gunpla
Panduan memasang LED di Gunpla ini meliputi dari:
- Dasar kelistrikan dan rangkaian elektronika
- Pemilihan komponen led, kabel, konektor, dan saklar
- Rancangan pengkabelan
- Tips diffused led
- pemilihan daya listrik
- Kontrol led ( lebih advanced menggunakan mikrokontroler berbasis Arduino)
Panduan mod led Gunpla ini bisa diterapkan di beragam grade Gunpla, namun bergantung dari kreativitas dan perencanaan Anda dalam menempatkan led dan pengkabelan.
Dasar listrik dan rangkaian elektronika
to be continued – stay tuned
Dalam percobaan ini saya menggunakan mg gundam unicorn FA full armor, dan saya tempatkan lednya pada bagian kepala dengan power dari kabel usb yang dicolok ke laptop
karena menggunkan sumber dari usb laptop jadi gak perlu perlu menggunkana batre, dan ga perlu khawatir lagi kalo misalkan batre habis.
untuk membuat led dengan powe usb berikut ini saya buatkan tutorialnya, dan untuk penjelasan dari masing masing silakan baca dibawah ini.
Apa saja yang dibutuhkan untuk membuat kustom led
#1. Led berukuran kecil
Untuk setiap led ukuran kecil 5mm itu memiliki tegangan yang berbeda berdasarkan warna dari led itu sendiri.
Contoh warna hijau memiliki tegangan 3.3v, warna biru 3.3v, warna merah 2.0v.
Besaran tegangan ini yang dibutuhkan oleh led agar dapat menyala terang. Jika sebuah led dengan arus 3v dan ingin dinyalakan menggunakan batere, bisa memakai batere dengan tegangan 1.5v yang diseri menjadi 2 batere, sehingga akan menghasilkan tegangan 3v yang dibutuhkan led.
Berbeda lagi jika ingin menyalakan led dengan sumber dari kabel usb, kable usb memilki tegangan 5v sedangkan yang dibutuhkan led hanya 3v, jadi untuk itu digunakan resistor dalam rangkaian untuk menghambat arus yang berlebih.
#2. Resistor
Pada rangkaian listrik, resistor berperan penting dalam membatasi arus listrik dan juga berperan penting pada bagian aktif seperti transistor dan IC.
Salah satu fungsi dari resisor yakni dapat membatasi arus pada LED. Seperti pada transistor, LED juga terlalu sensitif terhadap arus yang tinggi.
Jadi resistor yang ditempatkan pada rangkaian dengan LED akan membuat arus mengalir sesuai yang dibutuhkan led.
#3. Kabel usb
Saat kabel usb sudah dipotong, didalamnya terdapat 4 kabel dengan warna putih, hijau, merah, dan hitam. Dalam hal ini kita hanya membutuhkan kabel warna hitam dan merah. untuk warna putih dan hijau tidak dibutuhkan karna hanya untuk data.
- kabel merah (+) memiliki arus 5v.
- kabel hitam (-) ground, memilki arus 0v.
- hijau dan putih hanya untuk data jadi tidak dibutuhkan.
Cara memasang kustom led pada bagian kepala gundam
Alat yang dibutuhkan:
- led ukuran 5mm (3v)
- resistor (100 ohm)
- kabel usb
- solder+timah
- solatip hitam

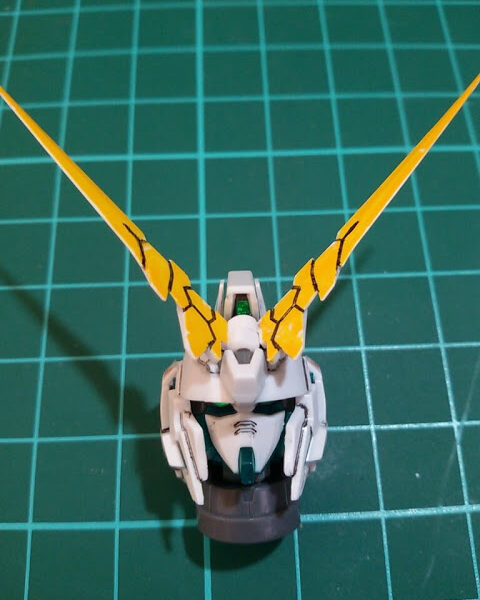

1. saya menggunakan baigan kepala mg fa unicorn untuk dipasang led, bisa juga menggunakan bagian kepala gundam lainya hanya sesuaikan untuk memasukan led
3. Solder resistor pada kabel berwarna merah, setelah itu solder kable pada led, Untuk menyolder kabel ke led, Kabel merah (+) ke kutub (+) led. kabel hitam (-) kekutub (-) led. Untuk mengetahui yang mana kutub led (-) atau (+) silakan liat gambar dibawah
Cara membedakan mana kutup positif dan kutub negatif, lihat gambar dibawah.
Demikian tutorial kali ini, jika led tidak menyala mungkin anda tebalik memasangnya. Semoga bermanfaat dan terima kasih.
3 Cara Mengencangkan Joint Artikulasi Gundam yang Letoy
Itu tempat berdirinya gundam nya apa ya namanya ?
Stand base/action base, untuk mg stand base no.1 untuk hg/rg standbase no.2
Itu cuma buat MG bang?
Disesuaikan aja bro kalo lednya kalo muat, kalo HG gamuat lednya bisa pake led yang lebih kecil
Beli LED kecil gitu di mana ya
misi om, ane mau coba pasang pake power usb seperti yang di tutorial.
tapi ane mo pasang beberapa led dengan susunan paralel, nah yang ane mo tanya itu resistornya pasang di setiap led atau hanya 1 di ujung kabel power?
terima kasih sebelumnya
Cukup satu aja gan
Bos, kolo power nya dr power bank bisa??
bisa gan
Bro berarti misalnya 5 lampu yang resistor 1 aja bro ?
Kl pke 16 led masing" 3v. Sumber dayanya mending pake apa yah
Pake kabel usb aja gan, biar gaperlu ganti ganti batre.
Lednya disusun paralel gan.
Nih gan tips trick dasar custom led: http://www.mygundamtricks.com/pasang-led-gundam_8
Gan untuk RG bisa gak???
gak bisa gan RG gada space kosong buat naruh led nya
mas ada kontak ga?
mau jasa custom led buat mg unicorn bisa??
yang kaya pg di website https://www.gundamkitscollection.com/2014/03/mg-1100-full-armor-unicorn-gundam-ver.html
MG full LED
Gan ,Kalau pake adaptor cas hp bisa?
Bisa gan
Bro berarti misalnya 5 lampu yang resistor 1 aja bro ?
Iya betul, rangkaian Lednya harus Paralel (kutub + ketemu kutub +; kutub – ketemu kutub -)
Contoh:
Mas, saya mau pasang LED sebadan2 unicorn (-+ 14-16 LED) tp gk faham cara ngitung kelistrikannya. Mohon penjelasannya 🙏
Untuk MG Unicorn, agak sulit pasang led 3mm di seluruh badan. Rekomendasi pakai led tipe smd, tapi butuh skill solder.
Alat bahan:
led SMD 0805
Solder
kabel enamel 0.2mm
Tiap led disolder paralel.
Kalau mau pakai daya dari baterai 3v, tidak butuh resistor lagi. Namun, kalau mau pake daya dari usb, harus pasang resistor 100 ohm di kabel sumber (merah).
Kalau tidak mau ribet, bisa beli led yg sudah di solder di toko https://www.tokopedia.com/gundamtricks
