Arti Simbol Di Buku Manual Gunpla

Model kit Gunpla dibekali buku panduan di dalamnya, berisi petunjuk ilustrasi pemasangan parts, sticker, decal, transformasi, hingga menjadi Gunpla utuh.

Sayangnya buku manual tersebut menggunakan bahasa Jepang, dan sulit dipahami bagi sebagian besar pemodel yang tidak mengerti.

Meskipun begitu, beberapa kit rilisan terbaru sudah memiliki terjemahan Inggris, namun tidak menyeluruh, hanya sebatas arti simbol saja.

Artikel ini merupakan bagian dari tutorial lengkap cara merakit Gunpla

Memahami Arti Simbol di Buku Manual Gunpla

Simbol digunakan untuk meringkas informasi, sehingga menghemat ruang disamping ilustrasi perakitan Gunpla.

Mengabaikan simbol saat merakit Gunpla, bisa berdampak masalah pada proses perakitan maupun hasilnya nanti.

Misal, part tertukar tempat, snapfit keras, hingga part patah akibat salah orientasi penempatan.

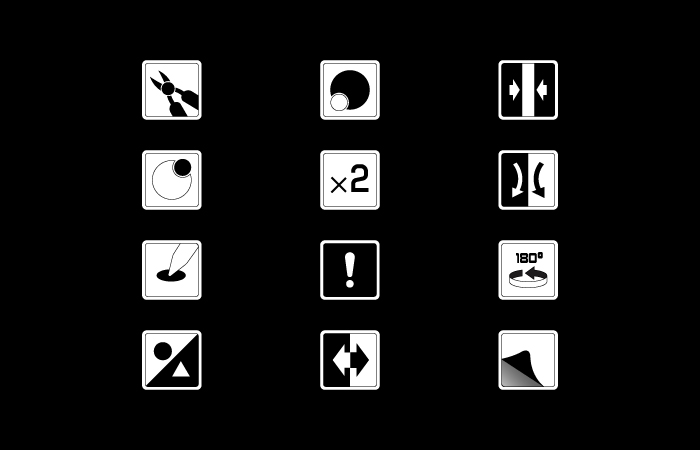

Untuk itu pahami arti simbol merakit Gunpla berikut ini:

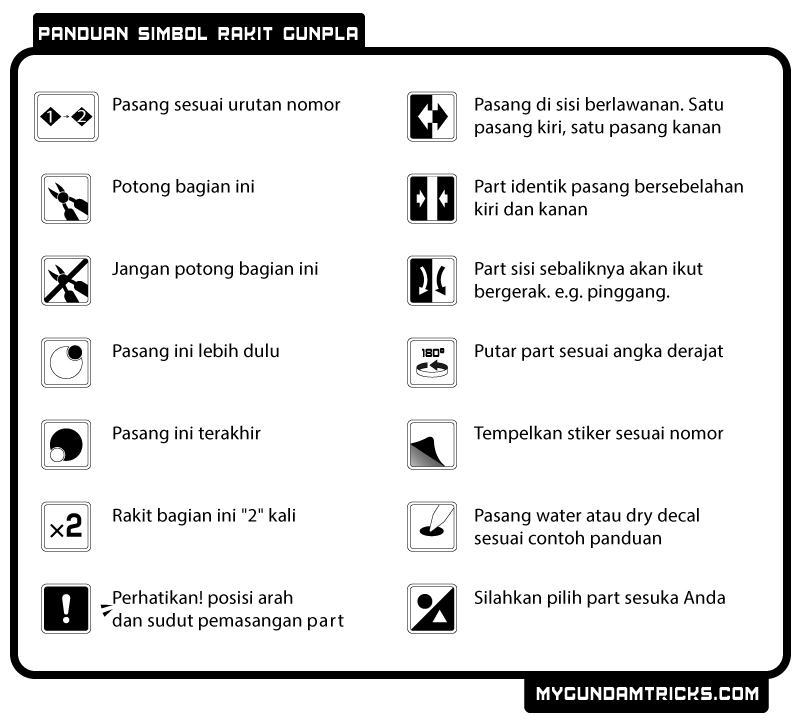

Penjelasan Simbol Merakit Gunpla

Untuk pemula, Anda akan menemukan beberapa istilah asing, agar tidak bingung silakan merujuk daftar istilah Gunpla modeling.

1. Pasang sesuai urutan nomor (snapping order)

Pemasangan potongan-potongan runner hingga menjadi sebuah bagian, misal bagian kepala, disebut snapfit.

Pemasangan snapfit diurutkan secara numerik. 1 lalu 2 lalu 3, dst.

Perhatikan! simbol urutan snapfit berbentuk belah ketupat dengan angka didalamnya, bukan bentuk lingkaran.

---

2. Potong bagian ini

Simbol ini mengacu untuk memotong kelebihan plastik yang menempel pada part

---

3. Jangan potong bagian ini

Kebalikan dari simbol sebelumnya. Simbol ini mengacu untuk tidak memotong kelebihan plastik yang menempel pada part.

Kelebihan plastik tersebut umumnya adalah male atau tonjolan. Diberi simbol dikarenakan kadang bagian ini rancu dengan gate runner.

---

4. Pasang ini lebih dulu

Pasang atau masukan part ini terlebih dulu, baru parts berikutnya. Umumnya ada pada part yang tumpang tindih.

---

5. Pasang ini terakhir

Kebalikan dari simbol sebelumnya. Simbol ini mengacu untuk pasang atau masukan part ini terakhir.

---

6. Rakit bagian ini “2” kali

Rakit bagian ini sekaligus 2 pasang. Umumnya ditemukan pada bagian bahu, tangan, kaki, dll.

---

7. Perhatikan! posisi arah dan sudut pemasangan part

Perhatikan orientasi posisi part, seperti sudut, tonjolan, atau cekungan. Samakan dengan ilustrasi, agar part bisa dipasang tanpa menyangkut.

Ditandakan dengan simbol tanda seru dan kutip 2.

---

8. Pasang di sisi berlawanan. Satu pasang kiri, satu pasang kanan.

Ada 2 part berbeda yang harus dipasang bersebelahan, 1 di bagian kiri dan 1 di bagian kanan.

Contoh gambar diatas, part A15 di bagian kanan, part A16 dibagian kiri.

Umumnya ditemukan di bagian kepala, tangan, kaki, dll.

---

9. Part identik Pasang bersebelahan kiri dan kanan

Ada 2 part identik, misal Anda sedang merakit bagian kaki dan terdapat simbol ini. Artinya part tersebut bisa dipasang di sisi kiri maupun kanan.

Part tersebut simetris, jadi tidak perlu bingung membedakan mana yang dipasang dibagian kiri, dan kanan.

---

10. Part sisi sebaliknya akan ikut bergerak, misal pinggang.

Jika part kiri digerakan ke atas, part sebelahnya juga akan bergerak. Misal di bagian armor pinggang, dll.

Contoh gambar berikut, ketika sayap kanan digerakan, bagian sayap kiri juga ikut bergerak.

---

11. Putar part sesuai angka derajat

Putar part sesuai dengan sudut derajat seperti tertera pada simbol. Misal 90° 180° 360° umumnya ditemukan dibagian jari tangan mekanikal.

---

12. Tempelkan stiker sesuai nomor

Tempel stiker di bagian ini sesuai petunjuk nomor, kadang stiker juga ditandai secara alfabet.

---

13. Pasang water atau dry decal sesuai manual

Tempel decak di bagian ini mengikuti petunjuk dibuku manual, biasanya ada dibelakang buku manual.

---

14. Silahkan pilih sesuka Anda

Gunpla dilengkapi dengan beberapa aksesoris, dan Anda bisa memilih sesuka hati untuk dipasang.

Misal bagian tangan, terdapat opsi tangan menggenggam dan tangan mekanikal.

Untuk memasang senjata Gunpla, Anda bisa memilih beam saber atau bazooka.

---

Memahami arti simbol di buku manual Gunpla dapat mempermudah Langkah merakit. Semoga artikel ini bermanfaat.

Yuk ikuti sosial media Mygundamtricks.

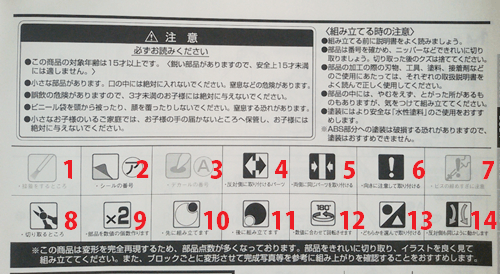

Sumber gambar buku manual dari ulasan RX 78-2 ver. 3.0
